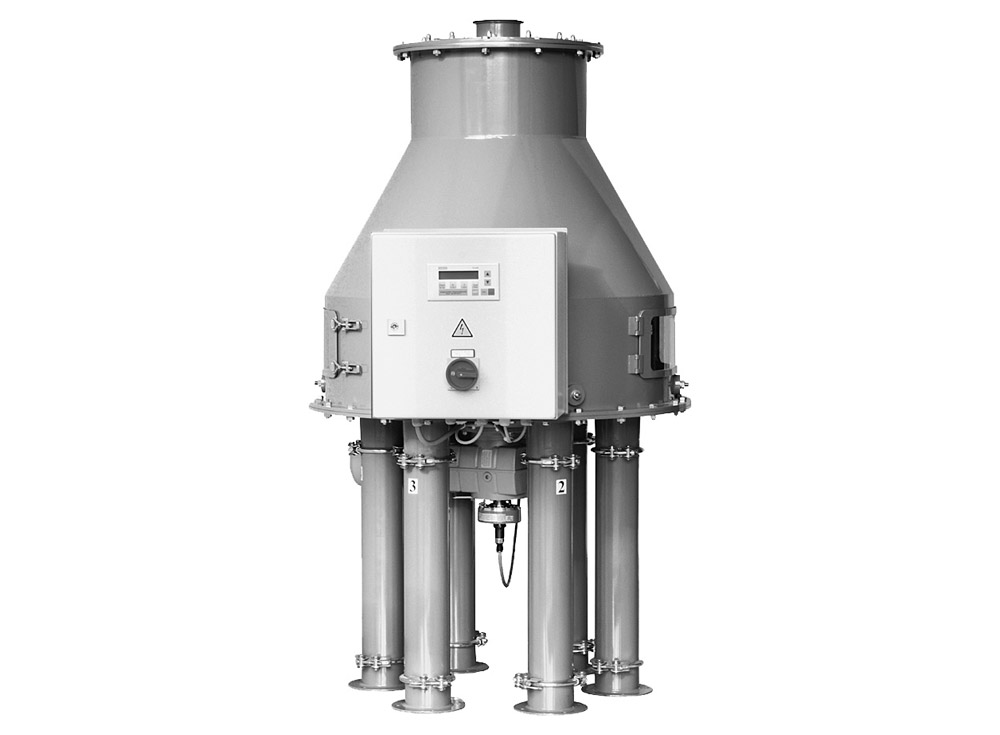

Drehrohrverteiler

Drehrohrverteiler:

  • nicht staubdicht
  • staubdicht

Drehrohrweiche:

  • staubdicht

Vorteile:

  • freilaufende Dichtungen (bei staubdichtem Drehrohrverteiler und bei Drehrohrweiche)
  • kompakte Bauform
  • wartungsarm
  • wenig mechanische Bauteile
Drehrohrverteiler
Drehrohrverteiler

Ausführung:

Ein im staubdichten Gehäuse laufendes Drehrohr wird über einen Schneckengetriebemotor betätigt, bis der angewählte Auslauf erreicht ist.

Abdichtung:

Bei Drehrohrverteiler staubdichte Ausführung

  • Ein- und Auslauf mit Expansionsdichtung

Bei Drehrohrweiche

  • Ein- und Auslauf und zusätzlich alle Restausläufe mit Expansionsdichtung

Anschlussnennweiten:

NW 80 bis NW 300

Auslaufanzahl:

3 bis 20 Ausläufe

Werkstoffe:

Normalstahl – pulverbeschichtet RAL 7032
Edelstahl – Vollbad gebeizt und passiviert (nur produktberührende Teile)

Fließwinkel:

60°

Antrieb:

Rechtliche Hinweise:

Unsere Drehrohrweiche ist patentrechtlich geschützt (Patent-Nr. 102004011228)
